風力發電機軸承的配置

一、目前風力發電機功率等級已超過3MW。軸承應承受中等高負荷，適用于振動和振動狀況。低摩擦標準滾動軸承適用于風力發電機。軸承安裝在標準或特殊的軸承座上。在特殊情況下，也可以使用特殊的滾動軸承。風力發電機使用的滾動軸承往往需要滿足高質量的要求。

二、主軸承配置可以是主軸承配置或輪轂軸承配置的形式，在固定/浮動終端的軸承配置中，調心滾子軸承、圓柱滾子軸承或圓錐滾子軸承有成功的例子。

三、在輪轂軸承布置中，兩個圓錐滾子軸承可以相互調整。另一種方案是采用一對圓錐滾子軸承作為固定端，一對圓柱滾子軸承作為浮動端。單個軸承的設計應選擇多列滾動軸承同時承受力和扭矩。葉片調整時，在大負荷和霸權力矩的作用下進行小幅度的旋轉運動，通常選擇4點接觸球軸承來支撐。

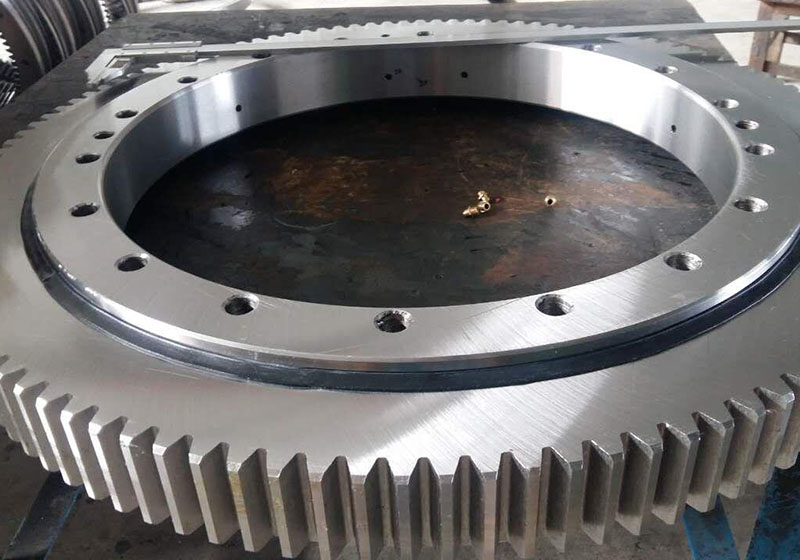

四、作為偏航軸承，四點接觸球軸承應承受較大的重力和風力負荷。在風力發電機齒輪箱中，所有可用于齒輪箱結構的滾動軸承類型通常可用。
